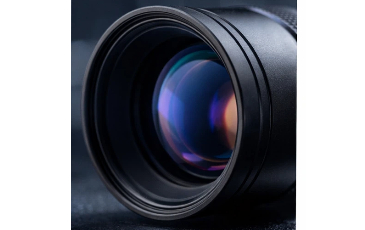

दृश्य प्रकाशिकी बनाम अवरक्त प्रकाशिकी: लेंस डिजाइन और निर्माण में क्या परिवर्तन आते हैं (SWIR और LWIR)दृश्य इमेजिंग की तुलना में इन्फ्रारेड ऑप्टिक्स में कुछ अलग तरह की सीमाएँ होती हैं। तरंगदैर्ध्य बैंड, सामग्री का चयन, तापीय व्यवहार और कोटिंग की आवश्यकताएँ अक्सर डिज़ाइन विकल्पों और विनिर्माण नियंत्रण बिंदुओं को पुनर्परिभाषित करती हैं। नीचे SWIR और LWIR परियोजनाओं का एक व्यावहारिक अवलोकन दिया गया है।1) सामग्री और संचरणदृश्य प्रकाशिकी में आमतौर पर ऑप्टिकल ग्लास प्रकारों का उपयोग किया जाता है, जबकि दृश्य प्रकाशिकी में SWIR या LWIR में संचरण प्राप्त करने के लिए अक्सर विशेष सामग्रियों की आवश्यकता होती है। सामग्री का चयन वजन, लागत, निर्माण क्षमता और प्राप्त करने योग्य सतह प्रदर्शन को प्रभावित करता है।2) कोटिंग्स बैंड-विशिष्ट होती हैंऑपरेटिंग बैंड और कोण के लिए कोटिंग निर्दिष्ट की जानी चाहिए। दृश्य तरंगदैर्ध्य के लिए अनुकूलित एआर कोटिंग आईआर में समान प्रभाव नहीं देगी। आईआर परियोजनाओं के लिए, हमेशा बैंड, AOI और (यदि प्रासंगिक हो) ध्रुवीकरण और वातावरण को परिभाषित करें।3) ऊष्मीय व्यवहार मायने रखता है (अतापीय विचार)तापमान में बदलाव से फोकस और इमेज परफॉर्मेंस प्रभावित हो सकती है। कई IR सिस्टम में थर्मल स्थिरता का ध्यान रखना आवश्यक होता है, जो मैकेनिकल इंटरफेस, असेंबली टॉलरेंस रणनीति और रैंप-अप के दौरान सत्यापन को प्रभावित करता है। स्पष्ट ऑपरेटिंग तापमान संबंधी धारणाएं एकीकरण संबंधी अप्रत्याशित समस्याओं से बचने में सहायक होती हैं।4) सहनशीलता और संयोजन रणनीतिइमेजिंग लेंस में, हर टॉलरेंस का ऑप्टिकल प्रभाव एक जैसा नहीं होता। एक व्यावहारिक दृष्टिकोण उन विशेषताओं को प्राथमिकता देता है जो प्रदर्शन को सबसे अधिक प्रभावित करती हैं और गैर-महत्वपूर्ण तत्वों में ढील देकर उत्पादन और लागत में सुधार करता है। सिस्टम संदर्भ (सेंसर का आकार, FOV, एकीकरण संबंधी बाधाएं) साझा करने से बेहतर DFM निर्णय लेने में मदद मिलती है।5) नमूने से उत्पादन तक सत्यापनआईआर लेंस के लिए, ज्यामिति के साथ-साथ इच्छित परिस्थितियों में वास्तविक इमेजिंग प्रदर्शन को सत्यापित करना आम बात है। बड़े पैमाने पर उत्पादन से पहले स्थिरता की पुष्टि करने के लिए पायलट बिल्ड अक्सर सबसे कारगर कदम होता है।आईआर लेंस की पूछताछ के लिए क्या भेजेंबैंड (SWIR या LWIR), तरंगदैर्घ्य सीमा और अनुप्रयोग परिदृश्यसेंसर प्रारूप, लक्ष्य क्षेत्र दृश्यता (FOV) और प्रमुख प्रदर्शन प्राथमिकताएँयांत्रिक इंटरफ़ेस बाधाएं और परिचालन तापमान संबंधी मान्यताएंलक्षित मात्रा और समयसीमा (प्रोटोटाइप / पायलट / वॉल्यूम)क्या आप अंतर्राष्ट्रीय संबंधों से संबंधित किसी परियोजना की योजना बना रहे हैं? अपने बैंड, सिस्टम संबंधी बाधाओं और समयसीमा के बारे में जानकारी साझा करें। हम एक व्यावहारिक और स्केलेबल तरीके से DFM समीक्षा, प्रोटोटाइपिंग और उत्पादन समन्वय में आपकी सहायता कर सकते हैं।

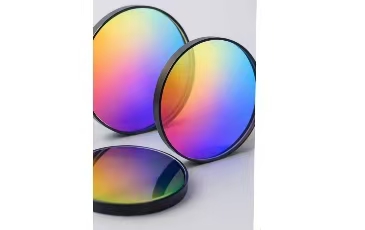

अप्रत्याशित समस्याओं के बिना ऑप्टिकल कोटिंग्स (AR, HR, बीम स्प्लिटर और फिल्टर) को कैसे निर्दिष्ट करेंकोटिंग से जुड़ी कई समस्याएं खराब कोटिंग के कारण नहीं, बल्कि अपूर्ण विशिष्टताओं के कारण होती हैं। तरंगदैर्ध्य सीमा, आपतन कोण (AOI), ध्रुवीकरण, सब्सट्रेट सामग्री और पर्यावरणीय परिस्थितियों के साथ प्रदर्शन में काफी बदलाव आता है। यह लेख एक व्यावहारिक विशिष्टता चेकलिस्ट प्रदान करता है ताकि आपकी कोटिंग वास्तविक उपयोग में अपेक्षा के अनुरूप व्यवहार करे।कोटिंग के प्रदर्शन में बदलाव क्यों होता है?तरंगदैर्घ्य सीमा: 532 एनएम पर लक्ष्य 400-700 एनएम ब्रॉडबैंड आवश्यकताओं से भिन्न हो सकते हैं।कोण (AOI): 0° पर डिज़ाइन की गई कोटिंग 30° या 45° पर स्थानांतरित हो सकती है।ध्रुवीकरण: उच्च AOI पर S और P ध्रुवीकरण अलग-अलग व्यवहार कर सकते हैं।सब्सट्रेट: पदार्थ सूचकांक और अवशोषण प्राप्य प्रदर्शन को प्रभावित करते हैं।पर्यावरण: आर्द्रता/तापमान चक्र स्थायित्व संबंधी आवश्यकताओं को प्रभावित कर सकते हैं।कोटिंग विनिर्देश चेकलिस्टपुनः कार्य से बचने के लिए, अपनी पूछताछ या ड्राइंग संबंधी टिप्पणियों में निम्नलिखित बातों को शामिल करें:प्रकाशीय कार्य: एआर / एचआर / बीम स्प्लिटर / फ़िल्टर प्रकार (बैंडपास, लॉन्गपास, शॉर्टपास, एनडी, आदि)तरंगदैर्घ्य सीमा और लक्ष्य: पासबैंड/स्टॉपबैंड या परावर्तन लक्ष्य और बैंडविड्थ को परिभाषित करेंएओआई: परिचालन कोण(कोण), न कि केवल "सामान्य आपतन"ध्रुवीकरण: अध्रुवीकृत या S/P आवश्यकताओं को निर्दिष्ट करेंसब्सट्रेट: सामग्री और मोटाई (या आपूर्तिकर्ता की अनुशंसा के अनुसार)सतही और सौंदर्य संबंधी अपेक्षाएँ: अनुप्रयोग-आधारित (इमेजिंग और औद्योगिक सेंसिंग में अंतर होता है)स्थायित्व: सफाई विधि, संचालन और किसी भी पर्यावरणीय बाधाओंअस्पष्टता को कम करने वाले उदाहरणब्रॉडबैंड एआर: ऑपरेटिंग AOI पर तरंगदैर्ध्य सीमा और अधिकतम परावर्तन लक्ष्य निर्दिष्ट करें।बीम फाड़नेवाला: विभाजन अनुपात, एओआई और ध्रुवीकरण की स्थितियों को निर्दिष्ट करेंबैंडपास फ़िल्टर: केंद्र तरंगदैर्ध्य, एफडब्ल्यूएचएम, अवरोधन सीमा और ओडी लक्ष्य (यदि आवश्यक हो) निर्दिष्ट करें।एनडी फिल्टर: ऑप्टिकल घनत्व (OD) या संचरण और तरंगदैर्ध्य सीमा निर्दिष्ट करें।तेज़ गति से चलने वाली परियोजनाओं के लिए हमारी अनुशंसाएँयदि आपको कोटिंग के फायदे और नुकसान के बारे में कोई शंका है, तो अपने अनुप्रयोग परिदृश्य और परिचालन स्थितियों से शुरुआत करें। शुरुआत में एक संक्षिप्त तकनीकी चर्चा करने से आमतौर पर बाद में कई सैंपलिंग चक्रों की बचत होती है।क्या आपको कोटिंग के लिए सुझाव चाहिए? कृपया अपनी तरंगदैर्ध्य सीमा, AOI, ध्रुवीकरण, सब्सट्रेट वरीयता (यदि कोई हो), और लक्ष्य प्रदर्शन साझा करें। हम एक व्यावहारिक विनिर्देश और नमूनाकरण योजना प्रस्तावित कर सकते हैं।

प्रोटोटाइप से लेकर बड़े पैमाने पर उत्पादन तक: ऑप्टिकल कंपोनेंट निर्माण के लिए एक व्यावहारिक मार्गदर्शिकाकिसी ऑप्टिकल कंपोनेंट को प्रोटोटाइप से लेकर स्थिर बड़े पैमाने पर उत्पादन तक ले जाना शायद ही कभी एक चरण की प्रक्रिया होती है। सर्वोत्तम परिणाम स्पष्ट विशिष्टताओं, प्रारंभिक निर्माण क्षमता पर चर्चा और एक नियंत्रित उत्पादन वृद्धि योजना से प्राप्त होते हैं। नीचे एक व्यावहारिक रोडमैप दिया गया है जिसका उपयोग कई सफल परियोजनाओं में किया गया है—विशेष रूप से तब जब निरंतरता उतनी ही महत्वपूर्ण हो जितनी कि "एक अच्छा नमूना"।1) सही इनपुट से शुरू करेंड्राइंग आवश्यक है, लेकिन हमेशा पर्याप्त नहीं होती। इंजीनियरिंग समीक्षा में तेजी लाने और पुनरावृत्तियों को कम करने के लिए, निम्नलिखित को शामिल करें:ऑप्टिकल सामग्री, तरंगदैर्ध्य सीमा और प्रमुख प्रदर्शन लक्ष्यसतह की गुणवत्ता संबंधी अपेक्षाएँ (अनुप्रयोग-आधारित)कोटिंग का प्रकार (यदि आवश्यक हो), आपतन कोण और ध्रुवीकरण की स्थितियाँसहिष्णुता संबंधी प्राथमिकताएं (किन चीजों में सख्ती बरतनी चाहिए बनाम किन चीजों में ढील दी जा सकती है)लक्षित मात्रा और वितरण समयसीमा2) इंजीनियरिंग समीक्षा (डीएफएम) से बाद में समय की बचत होती है।डीएफएम (डिजाइन फॉर मैन्युफैक्चरबिलिटी) वह क्षेत्र है जहां लागत और उत्पादन अक्सर तय किए जाते हैं। एक अच्छी समीक्षा नमूना लेने से पहले ही जोखिम वाले क्षेत्रों की पहचान कर लेती है, जैसे कि गैर-महत्वपूर्ण विशेषताओं पर अत्यधिक सख्त सहनशीलता, कोण/ध्रुवीकरण के साथ विरोधाभासी कोटिंग आवश्यकताएं, या वास्तविक अनुप्रयोग की आवश्यकता से अधिक सतह विनिर्देश।3) प्रोटोटाइपिंग: केवल दिखावट ही नहीं, कार्यक्षमता का सत्यापन करेंप्रोटोटाइप नमूनों से ऑप्टिकल कार्यक्षमता और एकीकरण की उपयुक्तता की पुष्टि होनी चाहिए। यदि घटक किसी असेंबली का हिस्सा है (जैसे, लेंस + स्पेसर + हाउसिंग), तो इंटरफ़ेस संबंधी बाधाओं को साझा करने पर विचार करें ताकि नमूनाकरण वास्तविक सिस्टम की आवश्यकता को लक्षित कर सके।4) प्रायोगिक निर्माण: बड़े पैमाने पर उत्पादन से पहले मार्ग को निर्धारित करेंपायलट बिल्ड (छोटे बैच का परीक्षण) वह चरण है जहाँ प्रक्रिया की स्थिरता की पुष्टि की जाती है। इसके सामान्य लक्ष्यों में शामिल हैं: उत्पादन की पुष्टि करना, निरीक्षण मानदंडों का सत्यापन करना और स्वीकृति मानकों को संरेखित करना। यही वह चरण है जो "एक बार की सफलता" को दोहराने योग्य उत्पादन में बदल देता है।5) बड़े पैमाने पर उत्पादन: स्थिरता और पता लगाने की क्षमताबड़े पैमाने पर आपूर्ति के मामलों में, ग्राहक गुणवत्ता की पुनरावृत्ति को प्राथमिकता देते हैं। यह परिभाषित करें कि गुणवत्ता की जाँच कैसे की जाएगी, कौन से रिकॉर्ड रखे जाएँगे और किस स्तर की अनुरेखणीयता आवश्यक है (परियोजना-आधारित)। इससे समस्याएँ उत्पन्न होने पर अस्पष्टता कम होती है और सुधारात्मक कार्रवाई का चक्र छोटा हो जाता है।आम गलतियाँ (और उनसे बचने के तरीके)अनिर्धारित प्राथमिकताएँ: सबसे महत्वपूर्ण बातों को स्पष्ट करें (प्रदर्शन, लागत, लीड टाइम, दिखावट)कोटिंग में अस्पष्टता: तरंगदैर्ध्य + AOI + ध्रुवीकरण + लक्ष्य प्रदर्शन को शामिल करेंअत्यधिक सख्त सहनशीलता: केवल उन्हीं विशेषताओं को कसें जो कार्यक्षमता को प्रभावित करती हैं।रैंप बनाने की कोई योजना नहीं है: प्रोटोटाइप का मतलब बड़े पैमाने पर उत्पादन नहीं होता—पायलट प्रोजेक्ट इस अंतर को पाटते हैं।सहायता चाहिए? ड्राइंग/विनिर्देश (या नमूने), लक्षित मात्रा और समयसीमा भेजें। हम आपको डीएफएम (डिजिटल फील्ड मैनेजमेंट) फीडबैक और नमूना तैयार करने, पायलट प्रोजेक्ट बनाने और बड़े पैमाने पर उत्पादन के लिए एक व्यावहारिक विनिर्माण प्रक्रिया प्रदान कर सकते हैं।
